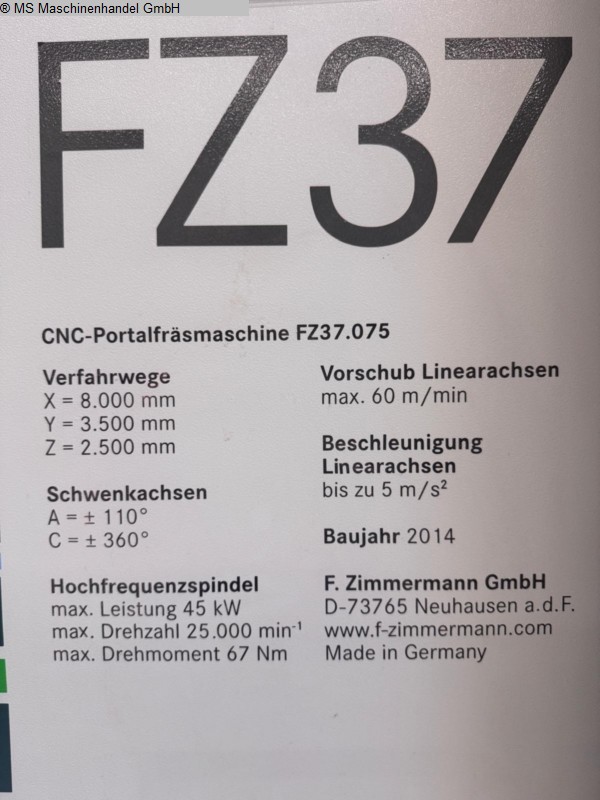

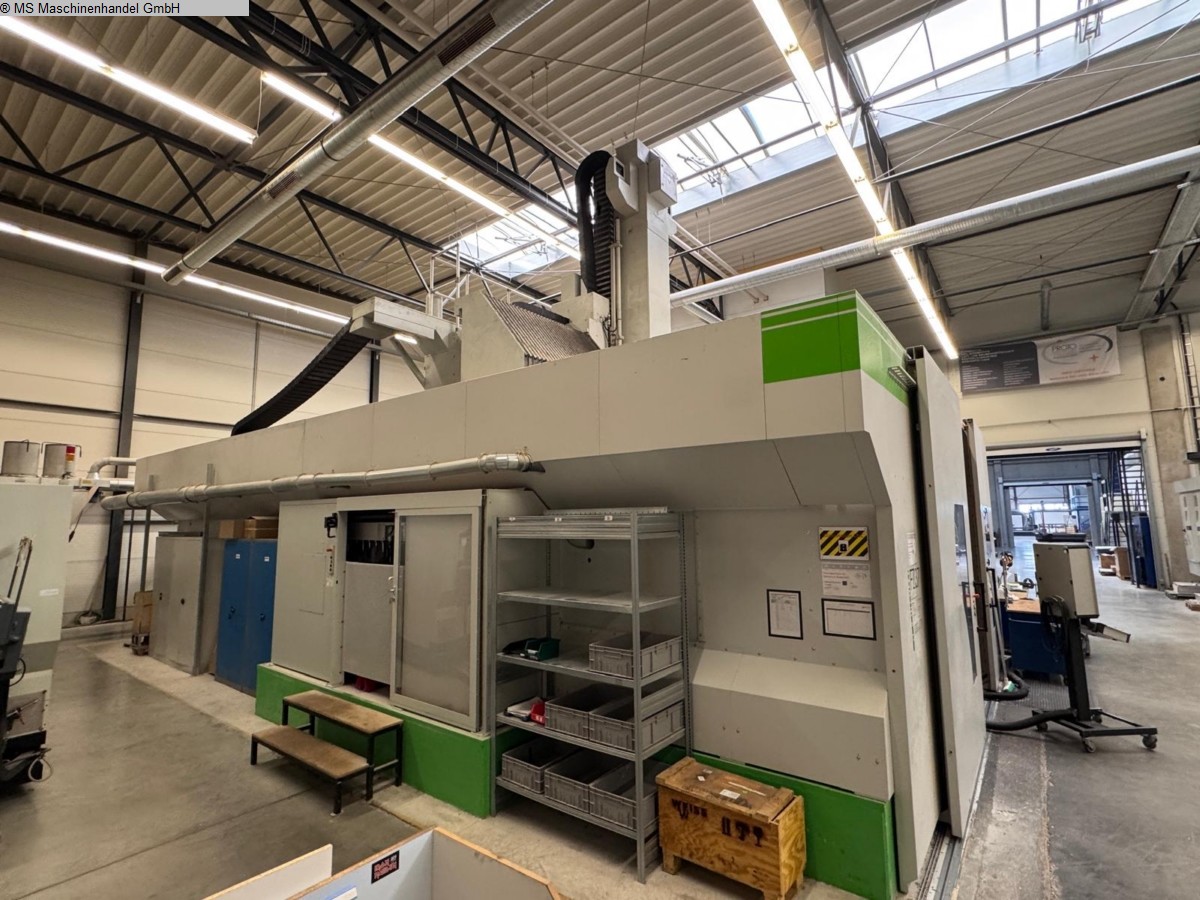

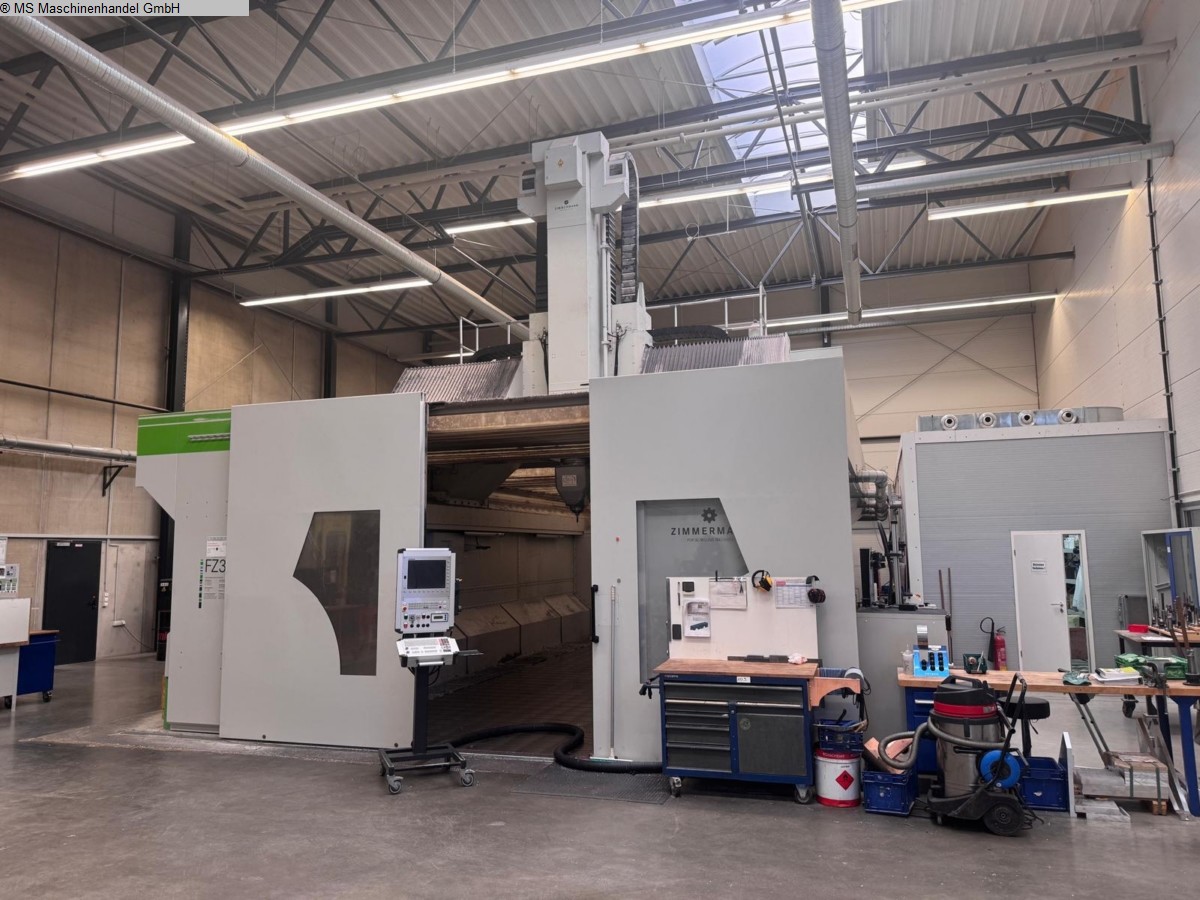

ZIMMERMANN FZ 37-5 Portalfräsmaschine
Artikel-Nr. 2034-219
Standort: Deutschland
Beschreibung
Diese ZIMMERMANN FZ 37-5 ist in einem sehr gutem Zustand und sofort Verfügbar.
Beschreibung:
Portlalfräsmaschine ZIMMERMANN FZ 37-5
Baujahr: 2014

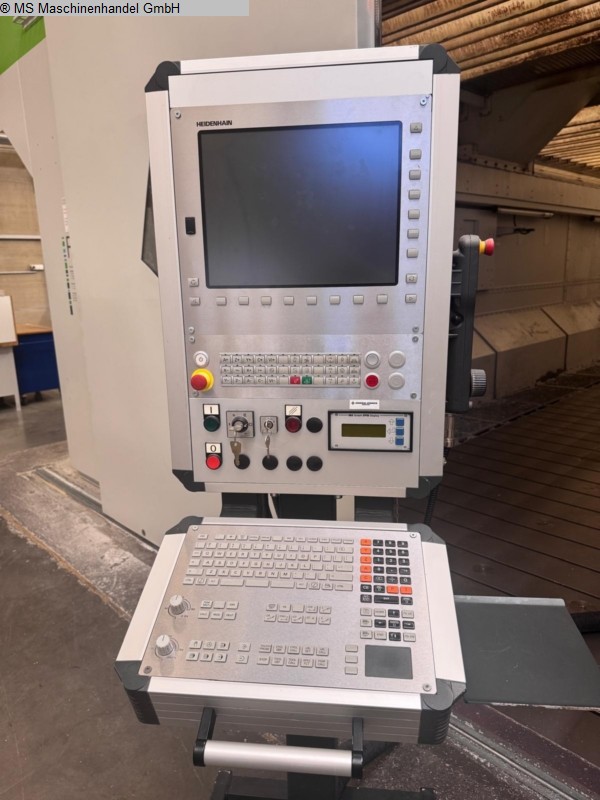

Steuerung:Heidenhain iTNC 530
X/Y/Z-Verfahrweg:8.000/3.500/2.500 mm
Drehzahl:25.000 U/min
Werkzeugaufnahme:HSK 63
Spindel:
Technologie:Motorspindel
Drehzahl:25.000 U/min
Leistung:45 kW
Werkzeugaufnahme:HSK 63

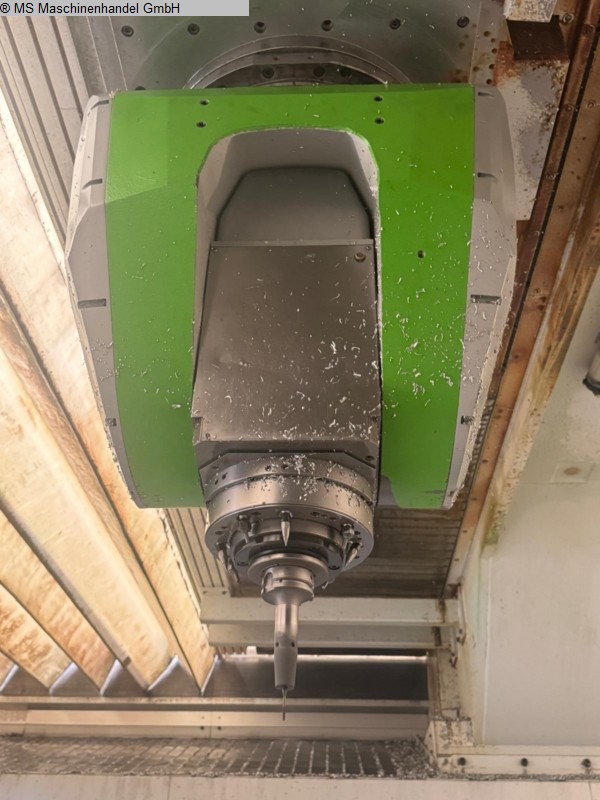

NC-Schwenkkopf:
Technologie:Gabelkopf, VH 20
A-Achse:+/- 110°, 0,001°
C-Achse:360°, 0,001°
Klemmung:Hydraulisch

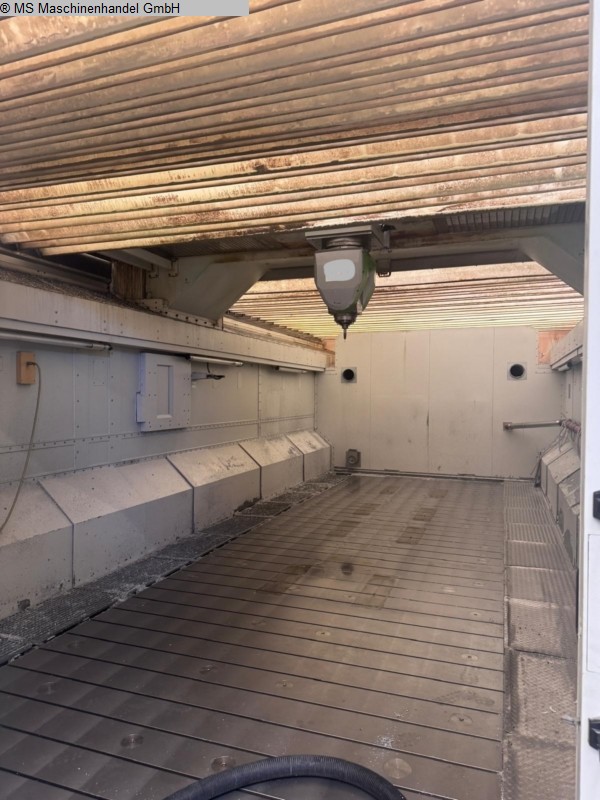

Arbeitstisch:
Aufspannfläche:9.500 x 3.000 mm
Tischbelastung max.:5.000 kG/m²
T-Nuten:18 H12
Abstand:250 mm

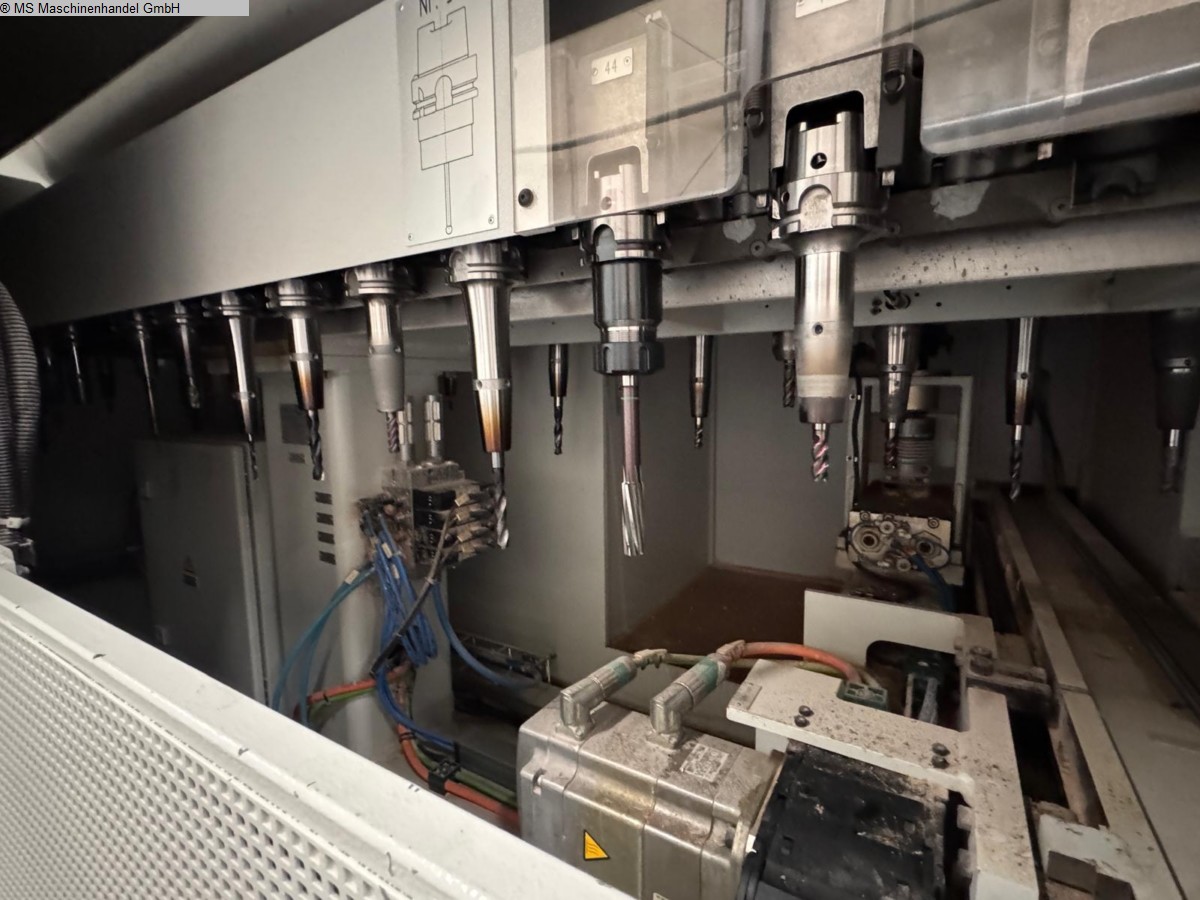

Werkzeugmagazin:
Technologie:Kettenmagazin
Werkzeugwechsler:Doppelgreifer
Anzahl der Werkzeugplätze:50 Stück
Werkzeugdurchmesser max.: 125 mm
Dobl Sswh E Ezeznvascg
Werkzeuglänge max.:300 mm
Ausstattung / Zubehör:
Wegmeßsysteme:Direkt in allen Achsen

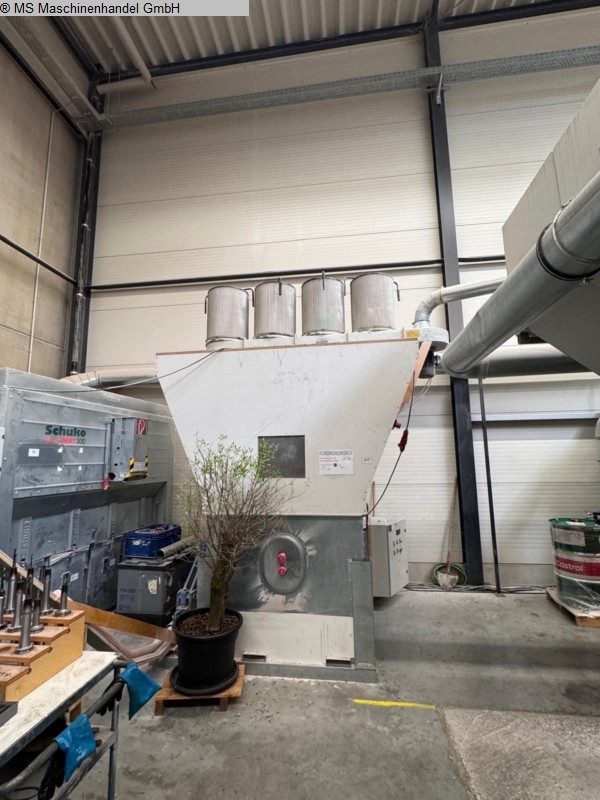

Späneentsorgung:Späneförderer
Kühlmittelversorgung:IKZ-Anlage, 40 bar
Werkstückvermessung:Renishaw RMP 60
Werkzeugvermessung:BLUM Laser
Einrichtebetrieb:Elektronisches Handrad
Technische Details
x-Weg 8000 mm
y-Weg 3500 mm
z-Weg 2500 mm
Steuerung HEIDENHAIN iTNC530
Spindeldrehzahlen 24000 U/min
Spindelmotor 45 kW
Werkzeugaufnahme HSK A-63
Werkzeugwechseleinrichtung 50 Pos.
Tischabmessung – längs 9500 mm
Tischabmessung – quer 3000 mm
Kühlmitteleinrichtung IKZ 40 bar
c-Achse 360 °
Spindelkasten schwenkbar +/- 110 °
Gesamtleistungsbedarf kW
Maschinengewicht ca. 84 t
Raumbedarf ca. m
