Lagernde Maschinen

Artikel-Nr. 2034-218
Standort: Europa

Beschreibung

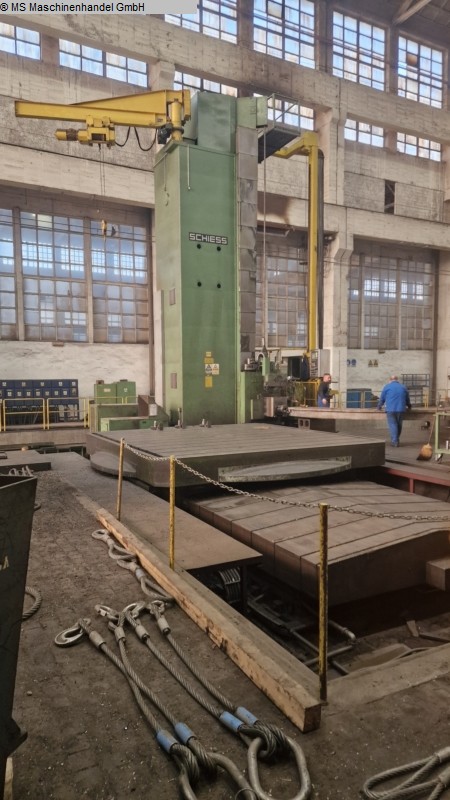

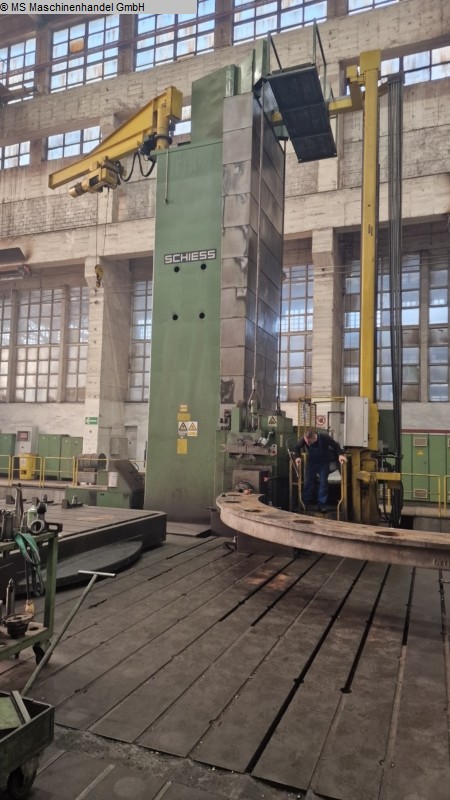

Dieses SCHIESS FB225 Plattenbohrwerk hat:

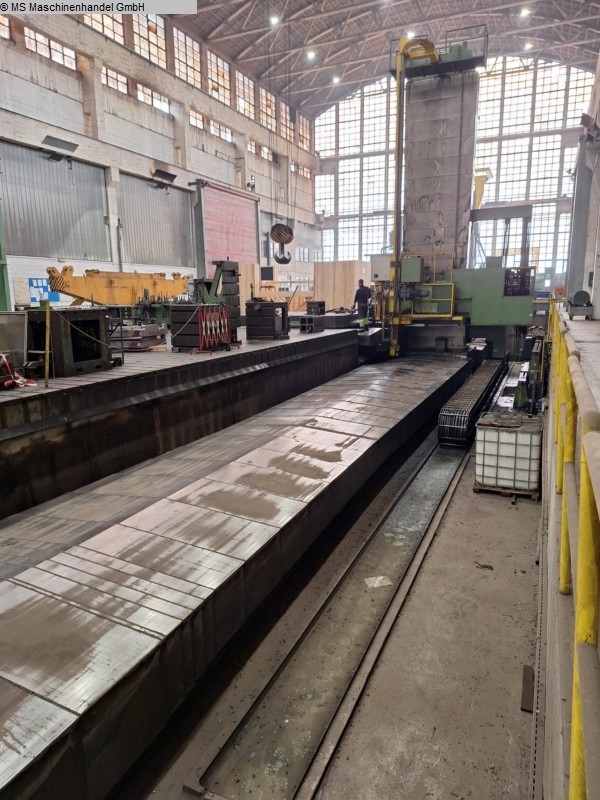

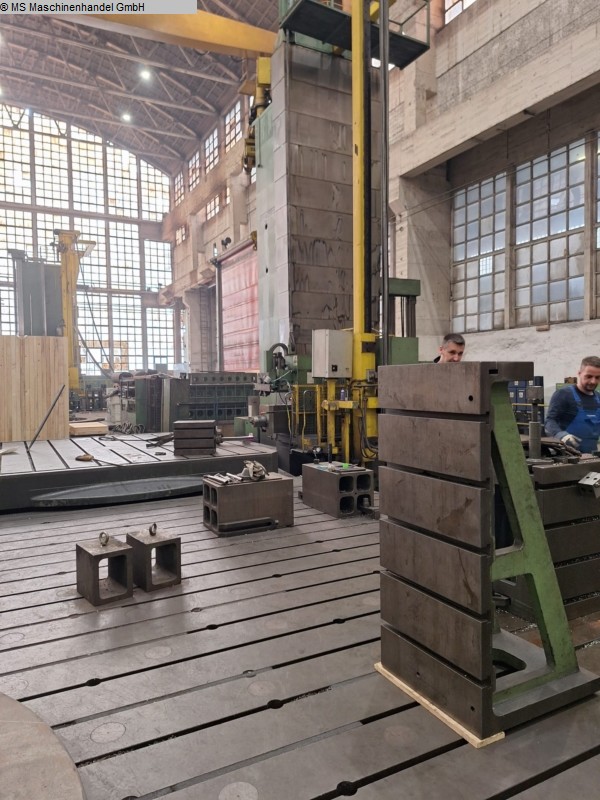

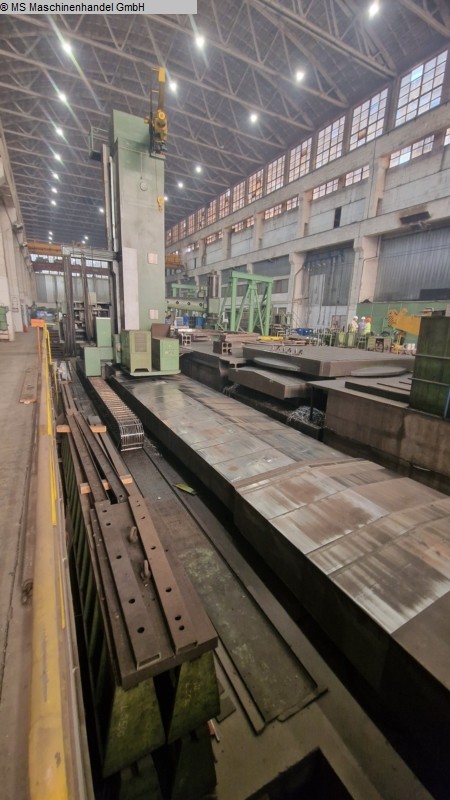

– 9 Stück Plattenfelder mit je LxBxH: 6000 x 2000 x 400mm

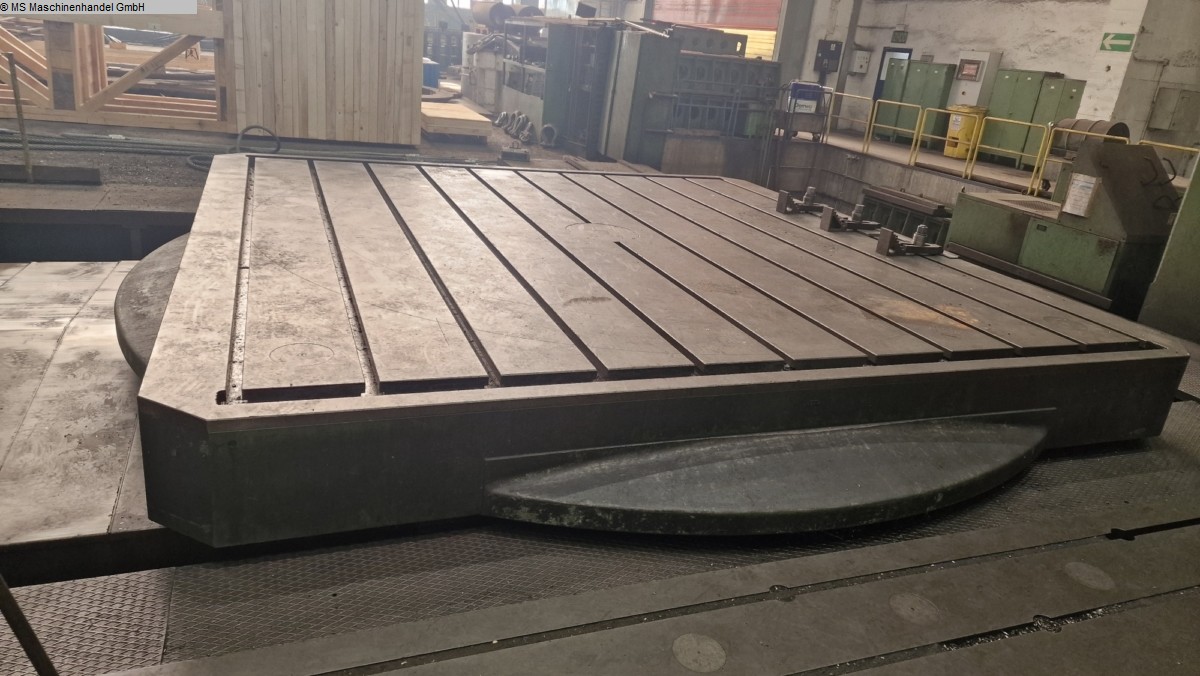

– 1 Stück Drehtisch mit 4500 x 4500mm und 140ton Tischbelastung
Die Maschine kann nach Absprache beim Abgeber unter Strom besichtigt werden.
X-Achse-Verfahrweg: 21900mm
Y-Achse-Verfahrweg: 6000mm
Z-Achse, Bohrspindelhub: 1250mm
W-Achse, Spindelkastenhub: 1200mm (Querschnitt: 550 x 460mm)
V-Achse, Tischverfahrweg: 3038mm

Beschreibung:
Schiess FB 225
Baujahr 1986

Steuerung Siemens 840D
Nachrüstung 2005

Bohrspindeldurchmesser: 225 mm
Grundplattengröße:
2-Achsen CNC-Rundtisch Schiess 140TDV
Tischgröße: 4500x4500mm
Tischbelastung: max. 140t
Tischindexierung: B-Achse 360° / 0,001°
Tischlängsweg (Zustellweg): V 2500 mm

Ständerweg: X 21900 mm
Spindelstock-Vertikalweg: Y 6000 mm
Spindel-Axialweg: W 1250 mm
Stößel-Axialweg: Z 1200 mm

Gesamtaxialweg: Z + W 2450 mm

4 Arten von Fräsköpfen?
• Plankopf
• Winkelkopf mit 90°-Neigungsfunktion
• Universeller Winkelkopf mit zwei Neigungsachsen
• Winkelkopf mit Verlängerung zum Fräsen von Nuten mit kleinerem Durchmesser

Technische Details

Spindeldurchmesser 225 mm
x-Weg 21900 mm
y-Weg 6000 mm
z-Weg 2450 mm
Tischabmessung – längs 4500 mm
Tischabmessung – quer 4500 mm
Tischbelastung 140 t
Plattenlänge 6000 mm
Plattenbreite 2000 mm
Plattenhöhe 400 mm
Anzahl der Tische 9
V-Achse 2450 mm
Steuerung SIEMENS 840D
Spindeldrehzahlen 800 U/min
Spindelaufnahme ISO 60 / 50
Tisch drehbar 360 °
Stößelabmessungen 550 x 460 mm
w-Achse 1200 mm
z-Achse 1250 mm
Gesamtleistungsbedarf 100 kW
Maschinengewicht ca. t
Raumbedarf ca. 25 x 7 x 11,5 m
