Lagernde Maschinen

Artikel-Nr. 2034-222
Standort: Österreich

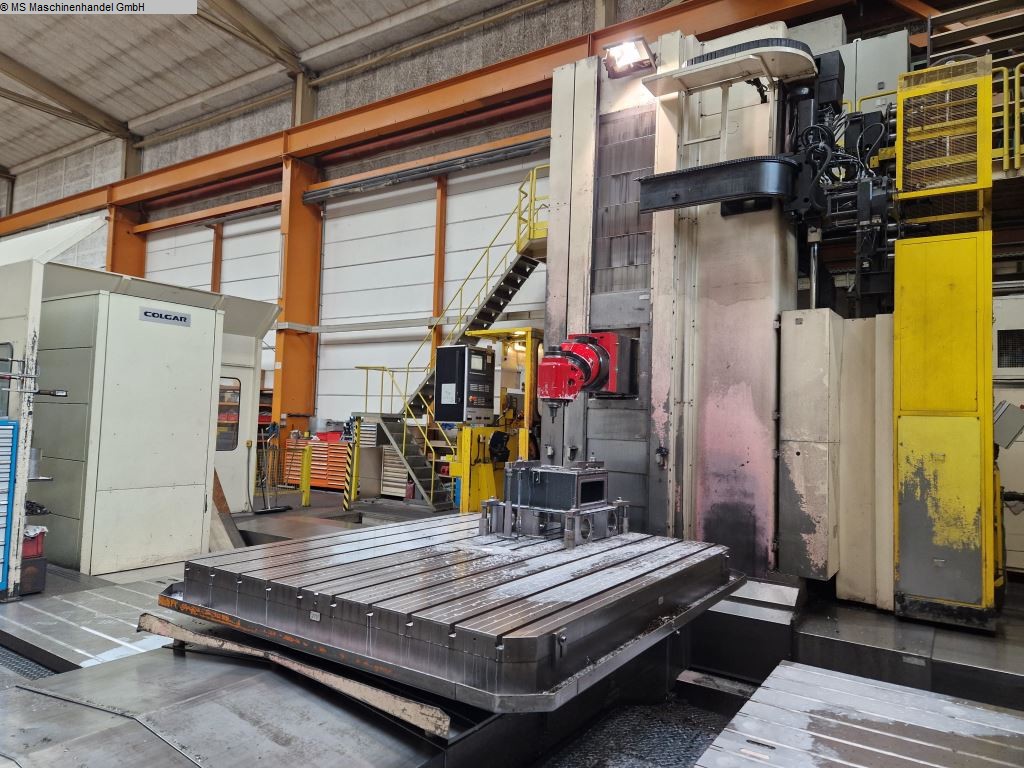

Beschreibung

Die Maschine ist in einem gutem Zustand und kann nach Absprache beim Abgeber
noch unter Strom besichtigt werden.

Beschreibung:

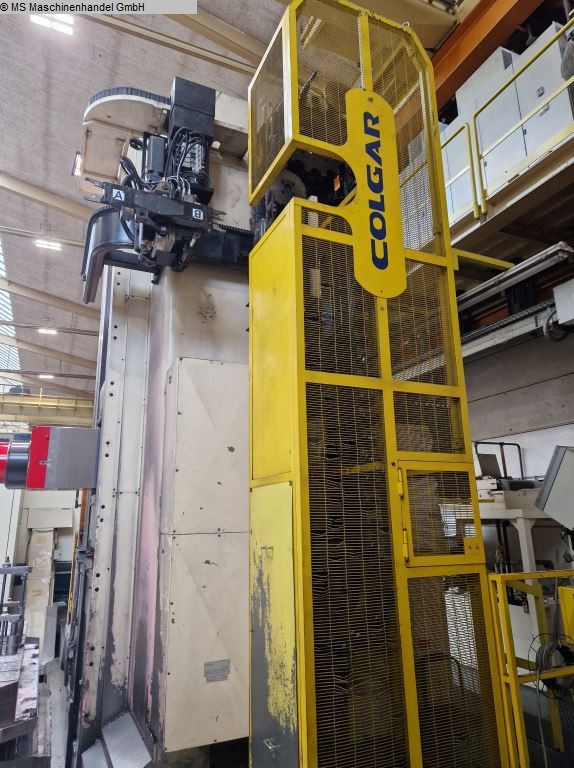

Alle Achsen Hydrostatisch geführt außer der Pinole

Längst Bewegung des Ständers (X-Achse) 6000mm
Vertikalverschiebung des Spindelstockes (Y-Achse) 3000mm
Querverschiebung Ram (Z-Achse) 1000mm
Querverschiebung Pinole (W-Achse) 700mm

*** Plattenfelder links und rechts sind nicht im Lieferumfang ***

Zum Lieferumgang gehört:
Tisch:
Spannfläche Drehtisch: 3000 x 2500mm
Max. Werkstückgewicht: 30 Tonnen
Rundachse (B-Achse) 360 Grad
Verschiebeachse (V-Achse) 2000mm

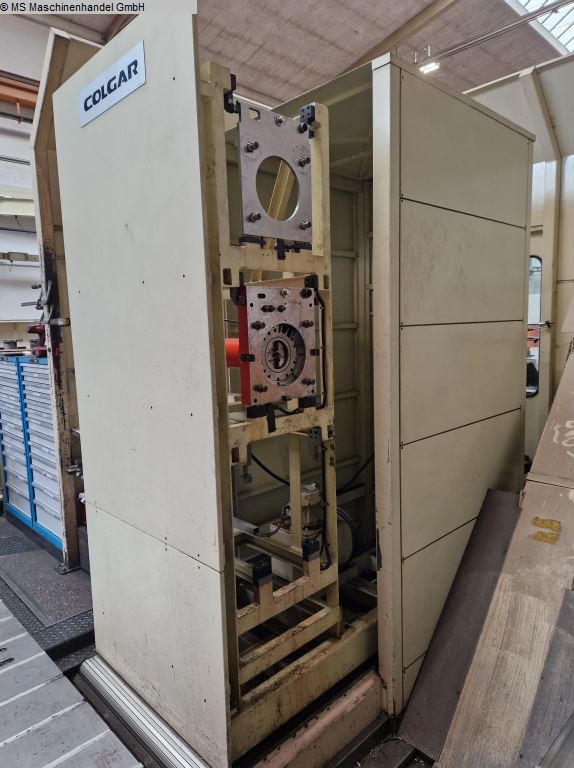

– Automatischer Werkzeugwechsel mit 60 Werkzeugplätzen
– Pic up Station für 3 Zusatzaggregate

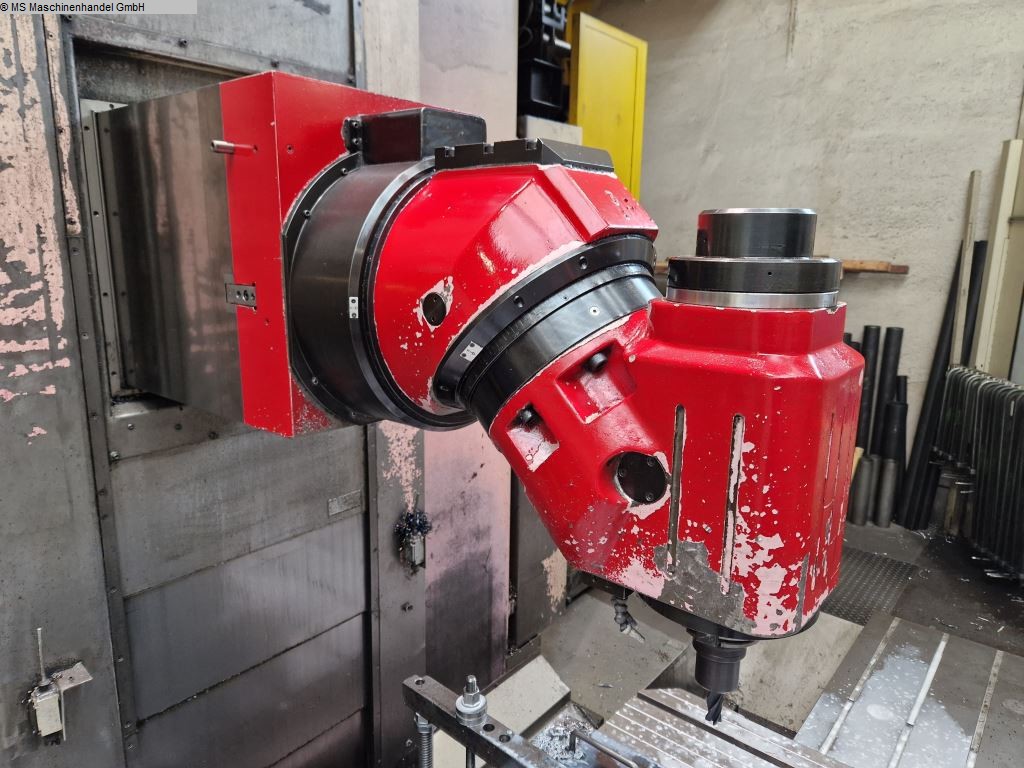

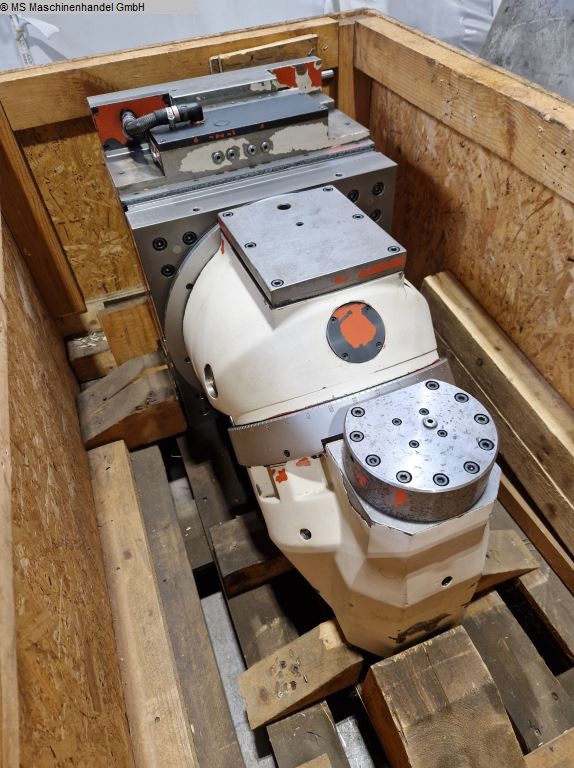

– 2 Stk. Winkelfräskopf (A-Achse und B-Achse) Hirthverzahnt 1Grad

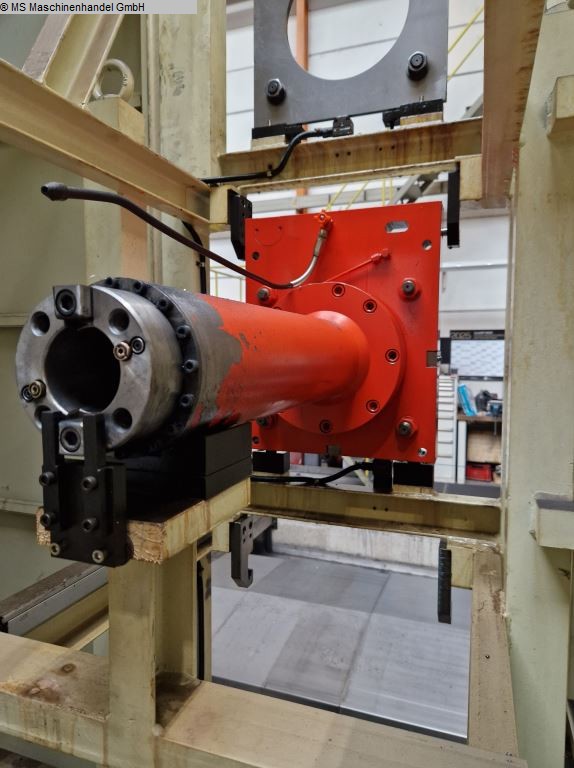

– 1 Stk MAPPA Spindelverlängerung um 700mm

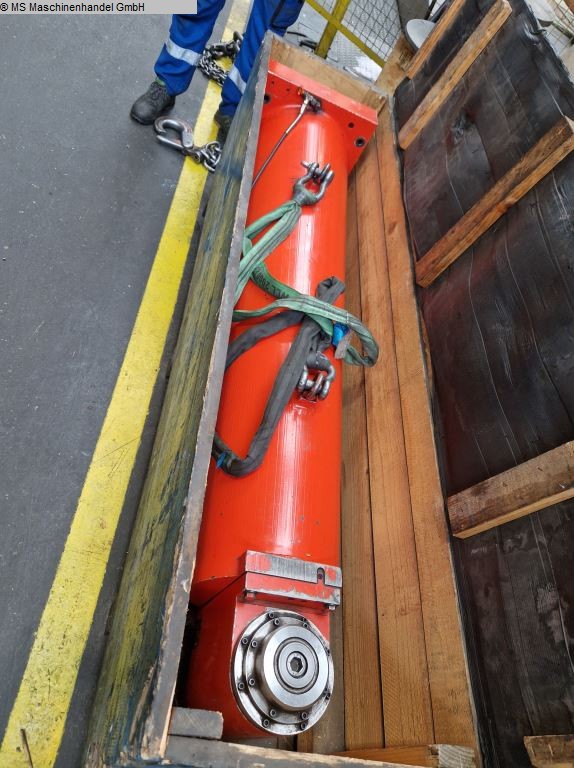

– 1 Stk Winkelfräskopf lange (Starr) 1600mm

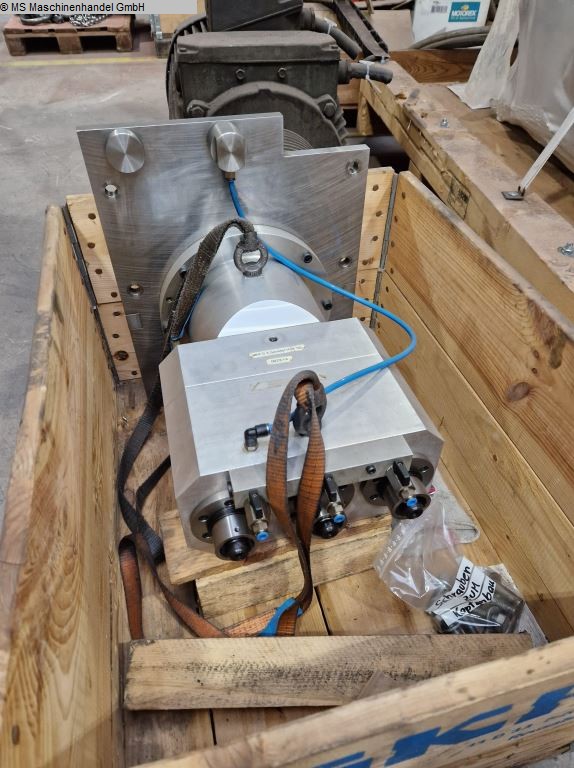

– 1Stk. 3-fach Spindelkopf

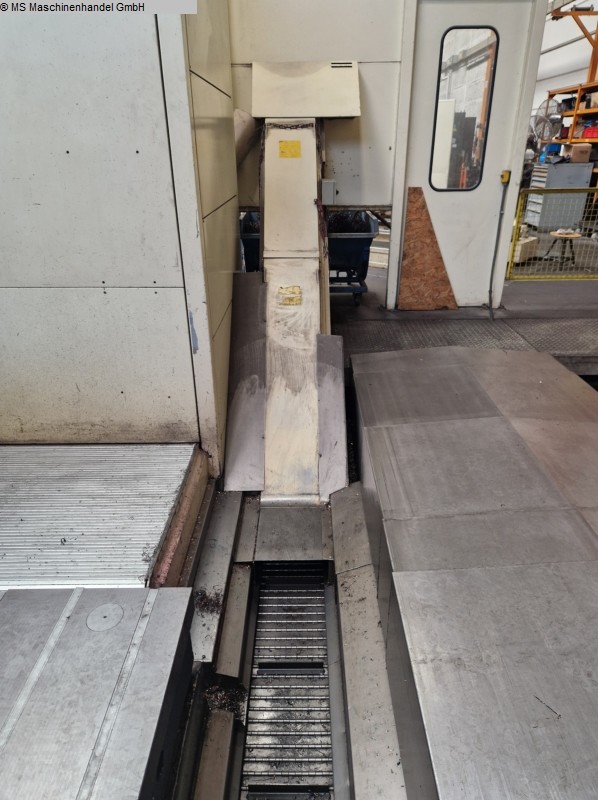

– Späneförderer
– Kühlittelaggregat mit Bandfilteranlage
– Die Ram Abdeckplatte (bei Verwendung von der Pinole)

Technische Details

Spindeldurchmesser 130 mm
x-Weg 6000 mm
y-Weg 3000 mm
z-Weg 1000 mm

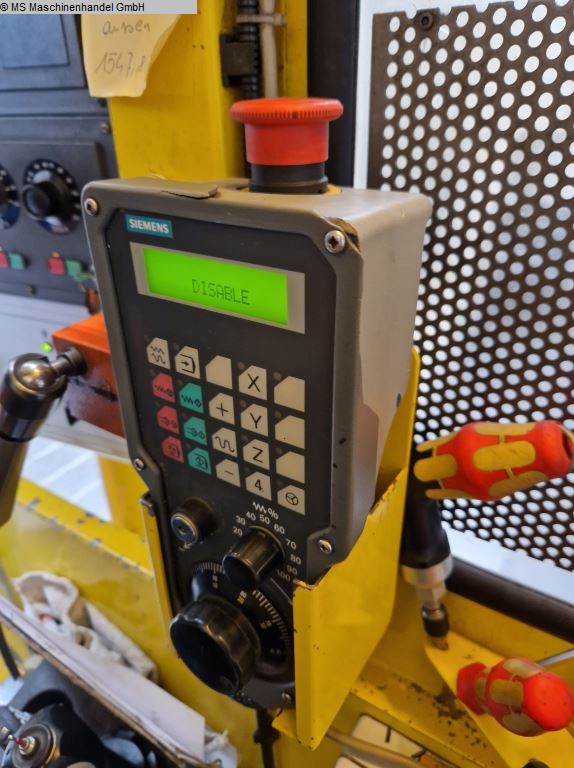

Steuerung SIEMENS 840C
Tisch drehbar 360 °
Tischabmessung – längs 3000 mm
Tischabmessung – quer 2500 mm
W-Achse (Spindel längs) 700 mm
V-Achse 2000 mm
Werkstückgewicht 30 t
Werkzeugwechseleinrichtung 60 Pos.
Werkzeugaufnahme ISO SK-50
Antriebsleistung – Frässpindel 37 kW
Gesamtleistungsbedarf kW
Maschinengewicht ca. t
Raumbedarf ca. m
